卡林卡式风机盘管--卡林嵌入式风机盘管

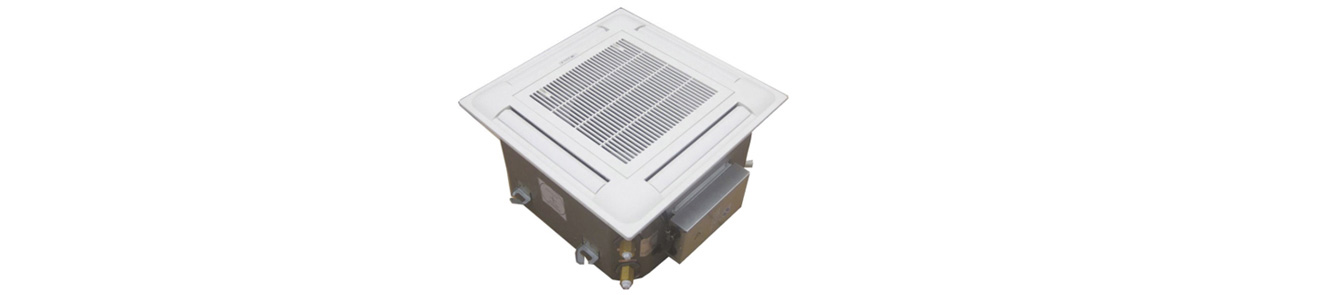

卡林嵌入式风机盘管

卡林嵌入式风机盘管产品特点

1)标准型:带提升泵,带遥控,出风摆叶为自动型。

2)豪华型:带提升泵,带线遥控,出风摆叶为自动型。

3)简易型:带提升泵及水泵控制器,不带遥控及线控,出风摆叶为手动。

卡林卡式风机盘管性能参数

产品型号 PF-34KM FP-51KM FP-68KM FP-85KM FP-102KM
额定风量m³/h 34 510 680 850 1020
供冷量w 1800 2700 3600 4500 5400
供热量w 2700 4050 5400 6750 8100
配置尺寸 进出水管 Rc3/4(DN20)
凝结水管 Φ20
水流量m³/h 360 520 700 860 1050
水阻力kpa 30 30 30 30 40
输入功率w 37 52 62 76 96
噪声dB(A) ≤37 ≤93 ≤41 ≤43 ≤45
链接方式 内丝链接
电源 1/N/PE/AC 220V 50Hz
机组净重kg 20 20 20 26 26
工作压力Mpa 1.6

续表

产品型号 FP-136KM FP-170KM FP-204KM FP-238KM
额定风量m³/h 1360 1700 2040 2380
供冷量w 7200 9000 10800 12150
供热量w 10800 13500 16200 17500
配置尺寸 进出水管 Rc3/4(DN20)
凝结水管 Φ20
水流量m³/h 1400 1750 1990 2320
水阻力kpa 40 40 40 50
输入功率w 134 152 189 228
噪声dB(A) ≤46 ≤48 ≤50 ≤52
链接方式 内丝链接
电源 1/N/PE/AC 220V 50Hz
机组净重kg 26 36 36 36
工作压力Mpa 1.6

备注:

机组名义工况:

供冷工况:进出风干球温度27℃,湿球温度19.5℃,进水温度7℃,出水温度12℃;

供热工况:进风干球温度21℃,热水进水温度60℃。

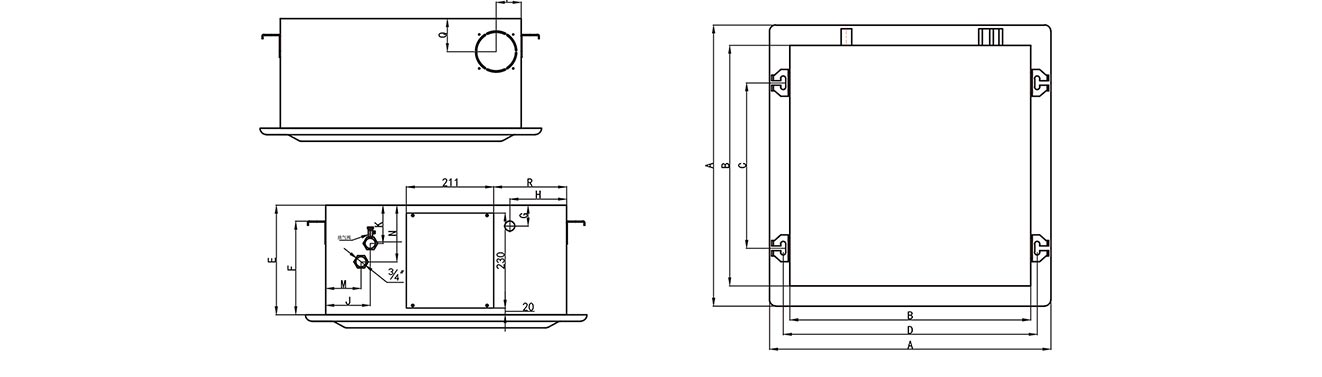

卡林嵌入式风机盘管外形尺寸

尺寸mm FP-34KM FP-85KM FP-170KM
FP-51KM FP-102KM FP-204KM
FP-68KM FP-136KM FP-238KM
A 680 830 980
B 582 712 827
C 400 544 655
D 614 744 859
E 265 290 290
F 225 220 220
G 51 89 88
H 137 142 146
J 108 108 127
K 93 106 106
M 85 86 106
N 137 151 151
P 60 60 60
Q 80 100 100
R 176 223 337
:
