卡林风机盘管-卡林卧式暗装风机盘管

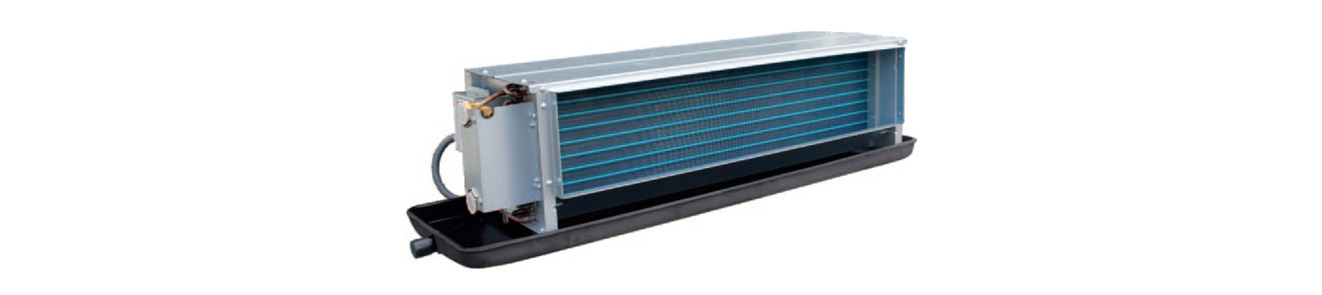

卧式安装风机盘管

卡林风机盘管产品特点

1) 低噪音

设计选用了高品质锌钢制风轮,经严格的动、静平衡调验,使空气流线型传送,减少涡轮气流摩擦噪声,机组运行平衡、宁静。

2)适用范围广

为了达到较好的空调效果,卡林风机盘管的选型应该是针对不同冷负荷,不同适用要求空调场合选用不同风量,不同焓差的机组。卡林低噪声卧式暗装风机盘管机组正是为了适用这种要求专业设计的,本系列产品中包括了2排管、3排管、直流型等品种,可满足大部分用户安装要求,创造舒适空调系统的要求。

3)多种选配件

根据不同空调系统的要求,机组可选配不锈钢或长型水盘,各式回风箱,FPT橡胶接头,水过滤器,各种功能的控制器等供用户选择,机组采用薄型设计,高度仅为235mm,可满足大部分用户现场安装的要求。

4)可靠性

卡林风机盘管宽大的一次成型凝结水盘保温层厚达7mm,彻底防止凝露;选用优质含油轴承,无需补油;亲水铝箔翅片,防腐蚀,防霉菌,减少水珠积聚,有效提高换热效率。

卡林卧式暗装风机盘管性能参数表

卡林风机盘管型号 风量                m³/h 供冷量W 供热量W
2排管 FP-34WA 340 255 170 1968 1692 1299 3247 2793 2143
FP-51WA 510 383 255 2710 2385 1897 4672 4111 3270
FP-68WA 680 510 340 3600 3060 2340 5880 4998 3822
FP-85WA 850 638 425 4080 3509 2774 7081 6090 4815
FP-102WA 1020 765 510 4800 4176 3360 8560 7447 5992
FP-136WA 1360 1020 680 7054 5996 4656 9782 8315 6456
3排管 FP-34WA 340 255 170 2350 2010 1551 3647 3137 2407
FP-51WA 510 383 255 3200 2816 2240 5222 4595 3655
FP-68WA 680 510 340 4200 3570 2730 6728 5719 4373
FP-85WA 850 638 425 5030 4326 3420 7903 6797 5374
FP-102WA 1020 765 510 6020 5237 4214 9425 8200 6598
FP-136WA 1360 1020 680 8120 6902 5359 12328 10479 8137
FP-170WA 1700 1275 850 9400 8272 6392 15963 14047 10855
FP-204WA 2040 1530 1020 11800 10148 7788 18463 15878 12185
FP-238WA 2380 1785 1190 13200 11484 9240 20766 18066 14536
4管制3+1排管 FP-34WA 340 255 170 2250 1935 1480 1850 1591 1221
FP-51WA 510 383 255 3100 2728 2170 2700 2376 1890
FP-68WA 670 503 335 4000 3400 2600 3200 2720 2080
FP-85WA 820 615 410 4850 4171 3298 3850 3311 2618
FP-102WA 1010 758 505 6750 5002 4025 4700 4089 3290
FP-136WA 1300 975 650 7300 6205 4818 6150 5227 4059
FP-170WA 1680 1260 840 8700 7656 5916 7150 6292 4862
FP-204WA 2000 1500 1000 10500 9030 6930 8850 7611 5841
FP-238WA 2330 1748 1165 12100 10527 8470 10300 8961 7210
风机 金属制前向多翼离心风机
电源 1/N/PE AC 220V 50HZ
换热器 铜管穿百叶窗铝翅片 工作压力1.6Mpa
配管 卡林卧式暗装风机盘管冷水接管Rc3/4、盘管热水接管Rc1/2(DN15)、冷凝谁接管R3/4(DN20)

续表

卡林风机盘管型号 水流量kg/h 水阻力kpa 输入功率W 噪声db(A) 机组净重kg 回风箱净重kg
供冷 供热 供冷 供热 交流 直流
2排管 FP-34WA 338 338 16.9 16.9 36(40/48) 21(28/32) 36.5 11 2.2
38.5/40.5
FP-51WA 466 466 29.2 29.2 49(55/63) 27(35/43) 37.5 13 2.5
40.5/43
FP-68WA 619 619 25.3 25.3 59(69/77) 47(56/62) 40 14 2.8
43/44.5
FP-85WA 701 701 28.9 28.9 76(87/97) 52(65/76) 41 15 3
44/46.5
FP-102WA 825 825 36.2 36.2 94(106/117) 62(84/99) 44 16 3.3
46/48
FP-136WA 1212 1212 38.6 38.6 132(150/172) 101(118/138) 44.5 24 4.4
46.5/48.5
3排管 FP-34WA 404 404 26.9 26.9 36(40/45) 20(27/31) 35.5 12 2.2
38/41.5
FP-51WA 550 550 26.8 26.8 47(55/60) 26(34/42) 37.5 14 2.5
38/41.5
FP-68WA 722 722 21.8 21.8 55(65/75) 45(55/61) 39 15 2.8
42.5/44.5
FP-85WA 864 864 29.9 29.9 75(82/95) 51(63/75) 41 16 3
43.5/46
FP-102WA 1034 1034 36.4 36.4 94(107/116) 61(83/97) 44 17 3.3
45.5/49
FP-136WA 1395 1395 29.9 29.9 128(148/165) 99(116/136) 44.5 25 4.4
45.5/49
FP-170WA 1615 1615 39.4 39.4 150(170/200) 115(145/175) 46.5 28 4.5
48/50.5
FP-204WA 2028 2028 40 40 188(211/245) 155(100/221) 48 31 5.3
50/52
FP-238WA 2268 2268 42 42 225(236/280) 182(193/255) 50.5 34 6
51.5/53
4管制3+1排管 FP-34WA 387 129 20 15 36(40/45) 20(27/31) 35.5 12.5 2.2
38/41.5
FP-51WA 533 178 20 30 47(55/60) 26(34/42) 37.5 14.5 2.5
40/42.5
FP-68WA 687 229 30 30 55(65/78) 45(55/61) 39 15.5 2.8
42.5/44.5
FP-85WA 833 278 28 15 75(82/95) 51(63/75) 41 16.5 3
43.5/46
FP-102WA 988 329 35 20 94(107/116) 61(83/97) 44 17.5 3.3
45.5/48
FP-136WA 1254 418 28 15 128(148/165) 99(116/136) 44.5 26 4.4
45.5/49
FP-170WA 1495 498 35 20 150(170/200) 115(145/175) 46.5 29 4.5
48/50.5
FP-204WA 1804 601 38 30 188(211/245) 155(180/221) 48 32 5.3
50/52
FP-238WA 2097 693 41 40 225(236/280) 182(193/255) 50.5 35 6
51.5/53
风机 金属制前向多翼离心风机
电源 1/N/PE AC 220V 50HZ
换热器 铜管穿百叶窗铝翅片 工作压力1.6Mpa
配管 卡林卧式暗装风机盘管冷水接管Rc3/4、盘管热水接管Rc1/2(DN15)、冷凝谁接管R3/4(DN20)


备注:

1.卡林风机盘管机组噪声是在消声室,离机组出风口1米位置测定的值;

2.供冷工况测试条件:进风干球温度27℃,湿球温度19.5℃;进水温度7℃,出水温度12℃;

3.供热工况测试条件:进风干球温度21℃;

4.表中风量、供冷量、供热量等参数均基于不带回风箱机组;如带回风箱机组,相应数据需乘以修正系数(风量的修正系数为0.95,供冷量、供热量的修正系数为0.97);

5.机组左右式可现场更换,但更换后冷、热需乘以修正系数0.9-0.95。

卡林卧式暗装风机盘管产品尺寸

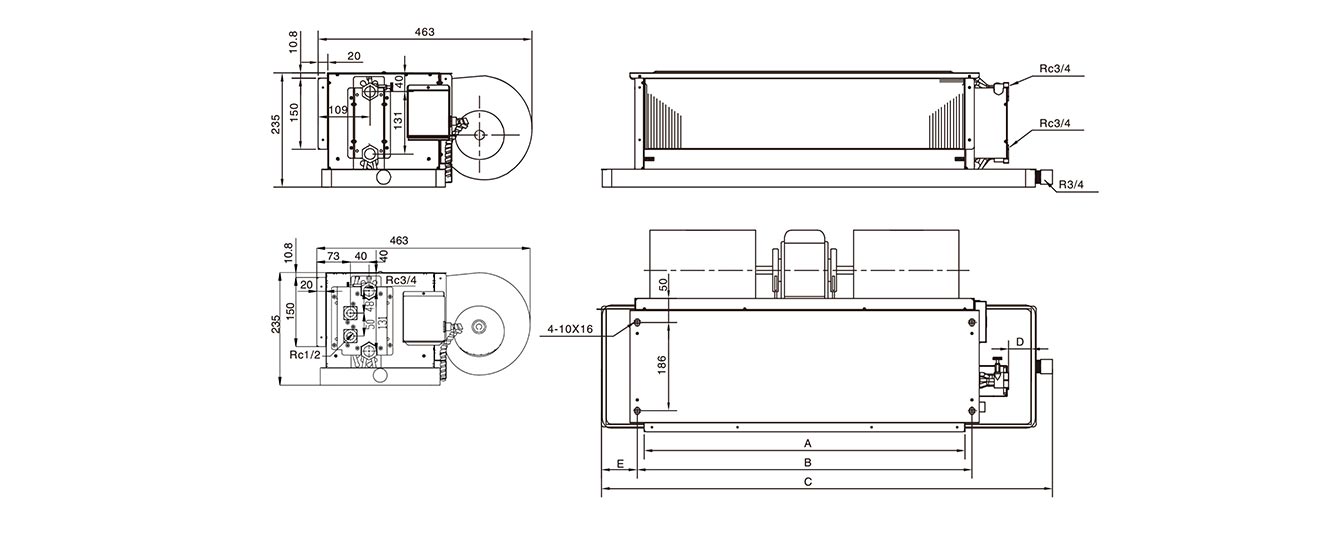

机组外形图
卡林风机盘管型号 FP-34WA FP-51WA FP-68WA FP-85WA FP-102WA
参数
A 445 575 675 725 835
B 472 602 702 762 862
C 标准水盘 678 808 908 968 1068
加长水盘 928 1058 1158 1218 1318
D 标准水盘 50 50 50 50 50
加长水盘 300 300 300 300 300
E 48 48 48 48 48

续表

卡林风机盘管型号 FP-136WA FP-170WA FP-204WA FP-238WA
参数
A 1215 1265 1515 1755
B 1242 1292 1542 1782
C 标准水盘 1448 1498 1748 1988
加长水盘 1698 1748 1998 2238
D 标准水盘 50 50 50 50
加长水盘 300 300 300 300
E 48 48 48 48
:
