卡林风冷模块机组-卡林模块式风冷冷热水机组

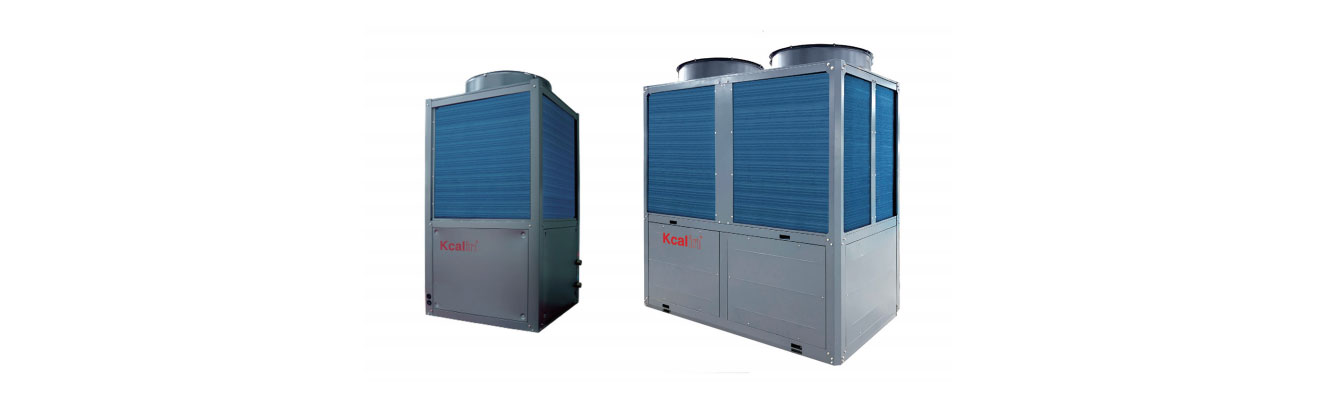

卡林风冷模块机组外观

卡林模块式风冷冷热水机组特点

1）运行范围宽广

可在-15-48℃环温范围内正常运行，满足大部分地区全年运行需求。

2）环保高效

采用R410A环保冷媒，对臭氧层无破坏，保护环境。

3）方便维护

压缩机、壳管等重要部件布置于机组两侧，方便安装以及日常维护。

4）低噪音

多重降噪设计，采用高效低噪风机，为客户提供更宁静的生活环境。

5）模块化设计

可实现1-16台机组组合。

6）实现智能化管理

标配MODBUS通讯协议接口，机组链接楼宇控制系统进行集中控制。

卡林风冷模块机组技术参数表

产品型号					KLKQ-S-32/P	KLKQ-S-65/P
参数	制冷	名义工况 （35℃）	制冷量	kW	32	65
			功率	Kw/kW	9.91	20
			COPc	kW	3.23	3.25
	制热	制定工况（7℃/6℃）	制热量	kW	36	72
			输入功率	Kw/kW	11.08	23
			COPh	kW	4	3.13
			ILPV(C)		3.9	3.91
	电源规格				380V 3N-50Hz
	最大输入功率			kW	15	28.2
	最大输入电流			A	26.97	47.6
系统配置	尺寸 （长*宽*高）			mm	1038*988*1954	2014*919*1953
	机组重量			Kg	300	540
	制冷剂类型				R410A
	充注量			g	6000	6500*2
	额定水流量			m³/h	5.6	11.2
	水侧压力损失			kPa	50	55
	进出水管管径			mm	65(法兰)	65(法兰)
	噪声值			dB	64	66
	最大排气 /吸气工作压力			Mpa	4.4/1.5
	出水温度范围			℃	制冷：5-17，制热：20-50
	环境温度范围			℃	制冷：15-48，制热：-15-24

续表

产品型号					KLKQ-S-130/P
参数	制冷	名义工况 （35℃）	制冷量	kW	124
			功率	Kw/kW	32
			COPc	kW	3.88
	制热	制定工况（7℃/6℃）	制热量	kW	127
			输入功率	Kw/kW	33
			COPh	kW	3.85
			ILPV(C)		3.9
	电源规格				380V 3N-50Hz
	最大输入功率			kW	55
	最大输入电流			A	100
系统配置	尺寸 （长*宽*高）			mm	2278*1236*2340
	机组重量			Kg	1050
	制冷剂类型				R410A
	充注量			g	13500*4
	额定水流量			m³/h	22.4
	水侧压力损失			kPa	55
	进出水管管径			mm	65(法兰)
	噪声值			dB	73
	最大排气 /吸气工作压力			Mpa	4.4/1.5
	出水温度范围			℃	制冷：5-17，制热：20-50
	环境温度范围			℃	制冷：15-48，制热：-15-24

备注：

产品执行标准：GBT/T18430.2和GB/T19577-2015

测试条件：制冷名义工况：出水温度7℃，干湿温度35℃

制热名义工况：进水/出水温度40℃/45℃，干球/湿球温度7℃/6℃

卡林风冷模块机组性能参数详见机组铭牌，规格参数若有变更，请以产品铭牌参数为准；机组外型、性能参数以实际到货为准。
