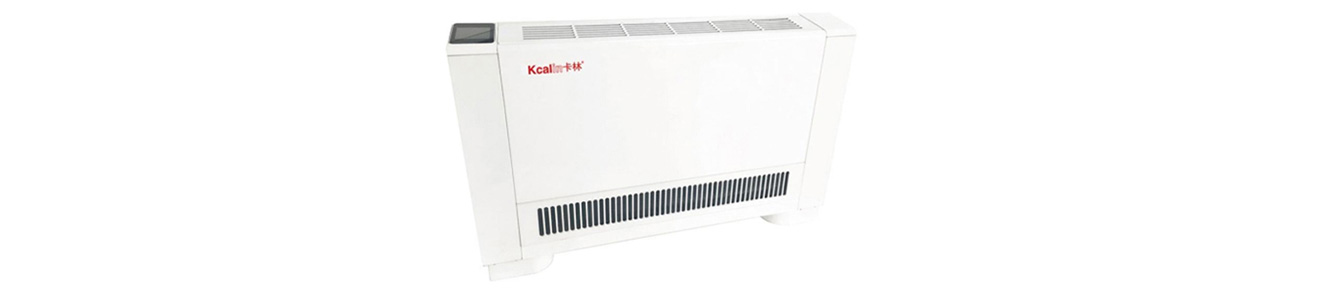

卡林立式明装风机盘管

立式明装风机盘管

卡林立式明装风机盘管产品特点

1)流线型设计,美观大方。

2)节约空间:厚度150mm。

3)控制方式标准为三速开关控制,可选遥控和线控。

4)另有壁挂式可选,技术参数同下表。

5)机组左右式判断:面对回风接管方式在左为左式,反之为右式。

立式明装风机盘管参数

FP-51LM FP-68LM FP-85LM FP-102LM
额定风量m³/h H 510 680 850 1020
M 384 510 638 765
L 258 340 425 510
制冷量 H 2680 3640 4480 5350
W M 2270 3020 3770 4530
L 1650 2170 2710 3250
制热量 H 4050 5400 6750 8100
W M 3240 4290 5370 6430
L 2260 3000 3710 4450
功率w H 51 62 71 94
噪声dB(A) H 39 41 43 45
电源 220-240V/1P/50Hz
盘管使用压力 1.6Mpa
进出水管接口 Rc3/4(内螺纹)
凝结水接口 Φ20mm
水量Kg/h H 520
水阻Kpa H 5.9 11.9 19.7 31.9
重量kg 19 21 22 27

续表

FP-136LM FP-170LM FP-204LM
额定风量m³/h H 1360 1700 2040
M 1020 1275 1530
L 680 850 1020
制冷量 H 7180 8950 10600
W M 6040 7515 8350
L 4340 5420 6050
制热量 H 10800 13500 16200
W M 8580 10720 13380
L 5950 7450 9580
功率w H 124 152 188
噪声dB(A) H 46 48 50
电源 220-240V/1P/50Hz
盘管使用压力 1.6Mpa
进出水管接口 Rc3/4(内螺纹)
凝结水接口 Φ20mm
水量Kg/h H 520
水阻Kpa H 37.8 24.2 29.4
重量kg 39 47 49

备注:

1.冷量测定工况:进风干球温度27℃,湿球温度19.5℃,进水温度7℃,出水温度12℃;

2.热量测定工况:进风干球温度21℃,进水温度60℃,供水量与供冷工况相同。

3. 声压级噪声数值是在消声室或半消声室,在机组前方下方1米处,机组高档运行的测试值;

4. H、M、L分别指高、中、低档。

卡林明装风机盘管外形尺寸

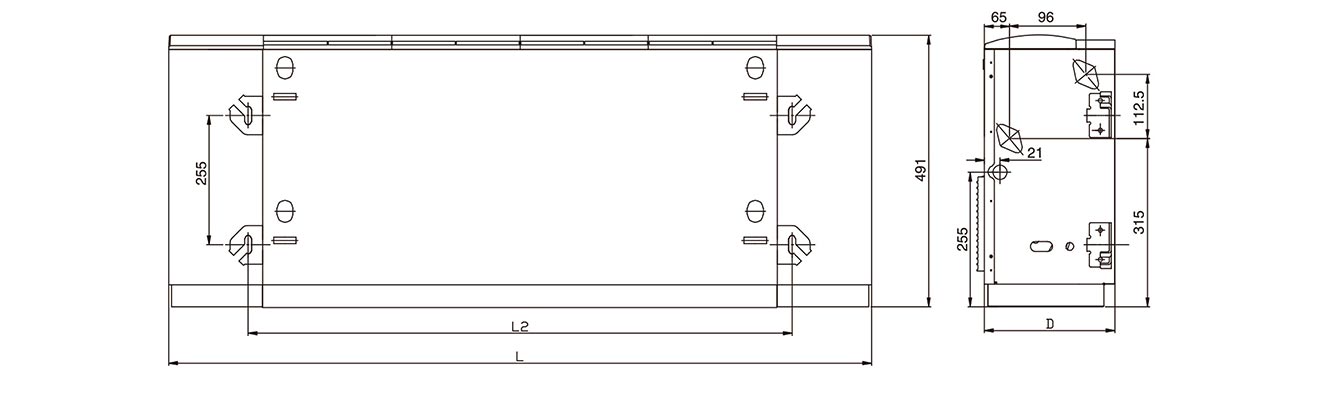

机组外形图
机组型号 FP-51LM FP-68LM FP-85LM FP-102LM
L 970 1140 1170 1340
D 230 230 230 250
L2 680 850 880 1050

续表

机组型号 FP-136LM FP-170LM FP-204LM
L 1720 1950 2030
D 250 250 250
L2 1430 1660 1740
:
