煤矿涌水余热利用设备

采矿过程中，一方面破坏了含水层、隔水层和导水层，另一方面引起围岩岩层移动和地表塌陷，从而持续不断地、缓慢地产生矿井涌水涌入井下。为了不影响矿井建设和生产的正常进行，需通过井下排水设备将涌水排至地面原生涌水沉淀池。涌水排水温度比较高，一般比乏风高出2℃左右，是适合水源热泵的热源水。

我国煤矿涌水排量差异特别大，根据大量调查数据表明，煤矿涌水排量大可达1000t/h以上，小的只有10t左右，因此，煤矿涌水余热利用需因矿制宜、因水制宜。研究表明：煤矿涌水温度在8℃以上，每天平均每小时排量需达到50t/h以上，其余热具有可开发价值。

产品特点

根据现场水源的温度、脏污腐蚀种类、需水侧要求等量身定制，更节能高效。

水源热泵及换热器的适用范围广。

机组适用水温宽度（8-35℃）；出水温度高，可提供55℃的热水。

由于矿井涌水水质普遍不好，涌水换热器采用耐腐蚀材料制作。

具有智能控制技术和网络功能。

制冷制热切换为水路切换方式，机组安全可靠

运行效率高，费用低，节能效果好。

机组操作维护简便，运行可靠。

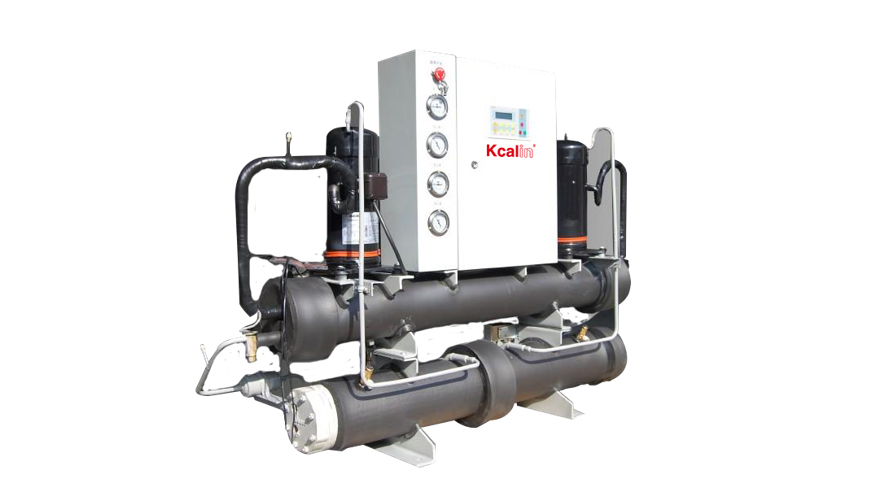

涌水热泵机组产品参数

基本型RSL			KLMK-TS/S-490/77	KLMK-YS/S-910/140	KLMK-YS/S-1790/276
全热回收型RSL			KLMK-YS/S/H-490/77	KLMK-YS/S/H-910/140	KLMK-YS/S/H-1790/276
制冷名义工况	名义制冷量	kW	493	905	1787
	额定功率	kW	77	140	276
制热名义工况	名义功率	kW	543	996	1966
	额定功率	kW	106	193	386
全年综合性能系数ACOP		kW/kW	5.83	5.89	5.86
电源		--	3/N/PE AC380/220V 50Hz
安全保护		--	高低压力保护、断水延时保护、防冻保护、电机过载、相序及缺相保护等
压缩机	形式	--	半封螺杆型/25%-100%无级调节		半封螺杆型/125%-100%无级调节
	数量	台	1	1	2
蒸发器	制冷水流量	m³/h	85	156	307
	制冷水阻力	kPa	62	66	77
	制热水流量	m³/h	51	93	184
	制热水阻力	kPa	28	30	35
冷凝器	制冷水流量	m³/h	51	93	184
	制冷水阻力	kPa	33	35	40
	制热水流量	m³/h	85	156	307
	制热水阻力	kPa	56	59	68
全热回收（选配）	热回收量	kW	515	959	1872
	热回收功率	kW	115	213	417
	热回收水流量	m³/h	89	165	322
	热回收水阻力	kPa	56	59	72
R22充注量	基本型	kg	150	270	480
	全热回收型	kg	185	295	520

注：

制冷名义工况：冷水出水温度7℃，水源热泵工况热水进水温度18℃；

制热名义工况：热水出水温度45℃，流量同制冷名义工况下的冷水流量，水源热泵工况冷水进水温度15℃；

流量同制冷名义工况下的热水流量；

热回收工况：热回收进出水温度45/50℃；冷水出水温度7℃；水流量同制冷名义工况下的冷水流量；

机组在制冷运行的同时供应热水，不能单独只供应热水；

制冷工况冷水出水温度范围5-15℃，制热工况热水出水温度范围40-53℃，热回收出水温度范围35-55℃

蒸发器水侧污垢系数0.018㎡·℃/kW，冷凝器水侧污垢系数0.044㎡·℃/kW。
