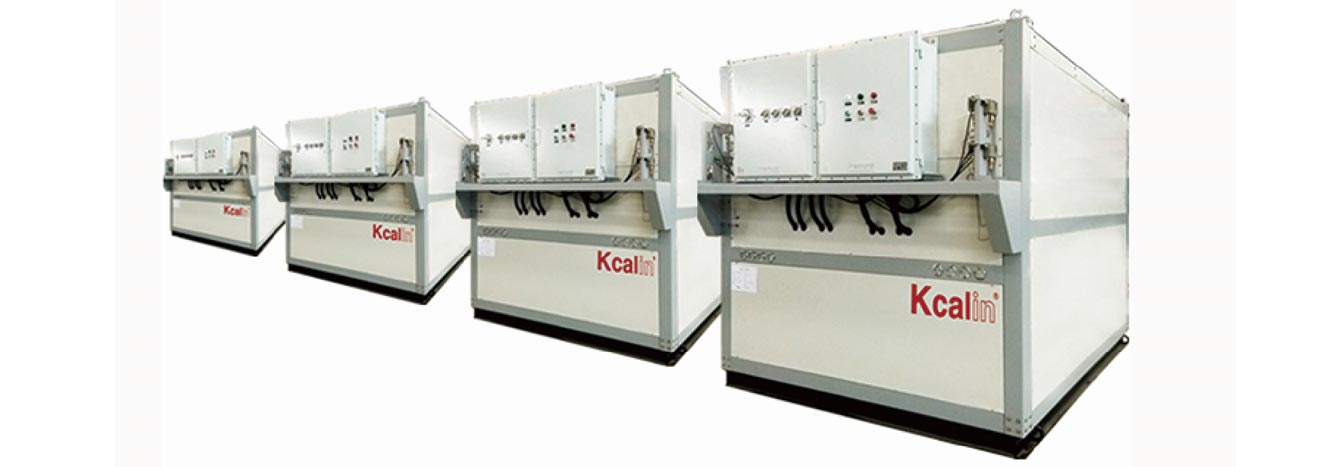

卡林矿井乏风余热回收机组-卡林矿井乏风热泵模块机组

乏风热回收机组特点

高效节能

1、翅片自动清洗,机组使用寿命更长

井矿排风中含有大量的高湿灰尘,该灰尘很容易附着在机组的翅片上,影响机组的换热效率及使用寿命。卡林专门为此研发的乏风热泵的翅片自动清洗功能,使机组避免灰尘的侵扰。清洁区域与排水管道均设置在排风高温区,不存在防冻问题。

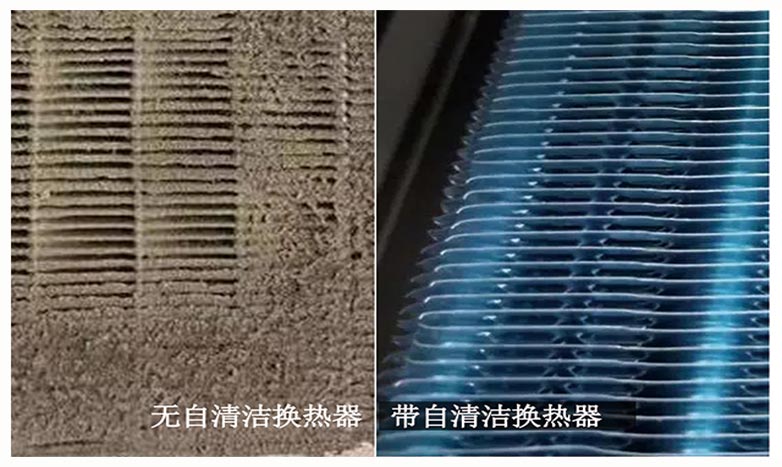

带清洗功能与不带清洗功能对比

2、整体式结构,多级换热

卡林矿井乏风热泵模块机组采用整体式设计,排风直接通过机组的翅片进行换热,换热回路短,避免二次换热,热效率更高。机组可实现梯级取热,焓差大,可把排风温度取至-10℃以下,回收热量更多。

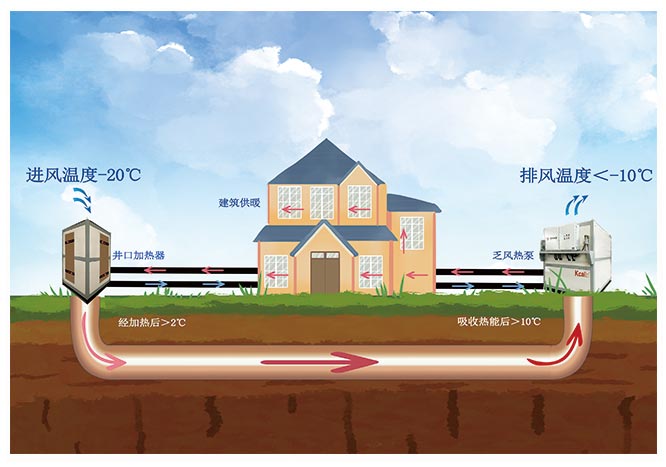

换热示意图

3、蒸发温度低

卡林乏风热泵机组利用低温喷气增焓技术及冷媒直接蒸发技术,可实现低环温时的高效制热。机组冷媒的蒸发温度约-35℃,蒸发温度与排风温度的温差越大,换热效率越高,换热效果越好。

4、绿色环保

卡林乏风热泵采用环保冷媒R410a,对大气臭氧层的破坏系数为0,绿色环保,传热系数高,压力损失小,提升系统能效。R410a冷媒单位容积制热量更大,同样的换热量可使用更少的制冷剂, 降低温室效应, 节能减排, 符合可持续发展战略。

安全智能

1、已通过防爆认证,安全运行有保障

卡林矿井乏风热泵模块机组严格按照GB3836.1-2010 《爆炸性环境第1部分: 设备通用要求》、GB3836.2-2010《爆炸性环境第2部分: 隔爆型外壳"d"保护的设备》、 GB 3836.3-2010、 GB 3836.4-2010 《爆炸性环境 第4部分 : 由本质安全"i"保护的设备》、GB 3836.9-2010 《爆炸性环境 第9部分:浇封型"m"》的规定设计制造,由国家质量监督检验部门检验合格,并取得了"防爆合格证"。

本产品适用在易燃易爆环境中,用以对乏风进行热回收,向用户提供热水。

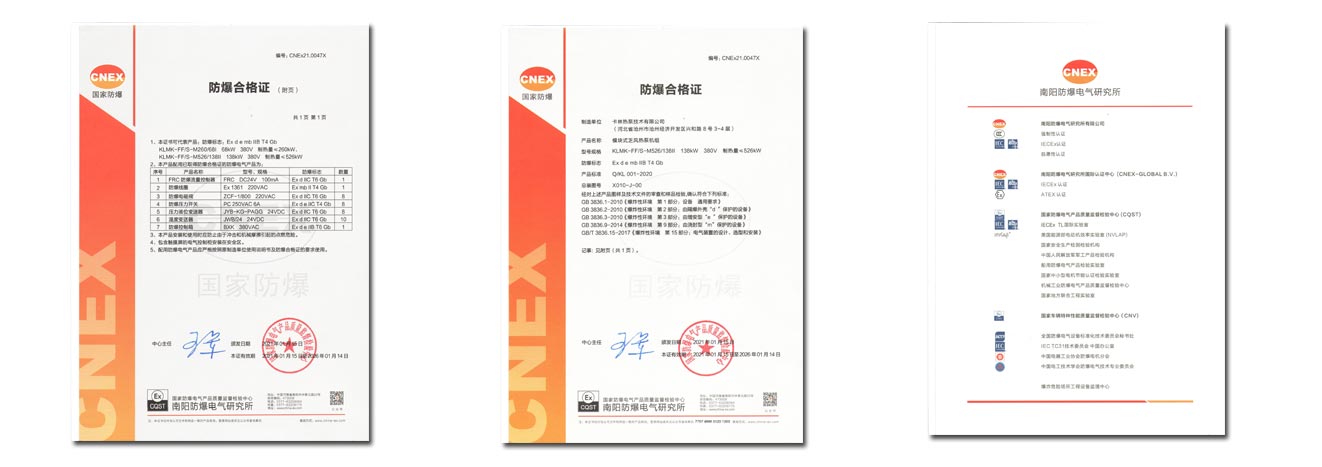

防爆认证

2、远程物联网智能监控运维平台

卡林自主研发的远程物联网智能监控运维平台,以互联网及人工智能为核心技术,实现了乏风热回收机组的智能管理。管理员可以使用不同终端通过浏览器即可登录该平台,对不同机组的开关、温度、控制参数等进行远程控制,具体功能如下:

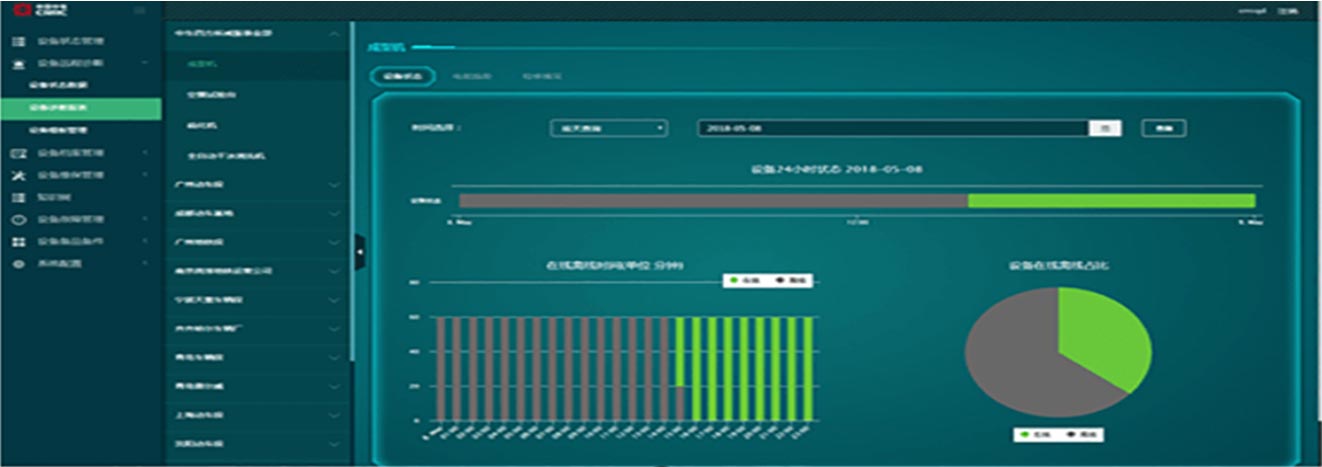

乏风热回收机组远程物联网智能监控运维平台

● 远程监测与控制:参数设定、运行状态显示、故障自动检测与报警

● 环境温度自动补偿功能:根据室外环境温度的变化自动调整供回水温度

● 大数据功能:数据采集、能耗分析、专家诊断

● 热量、电量实时采集

● 智能管控,节约人力物力

此功能为定制功能

3、自适应风量变化

为适应部分变风量深井矿的热回收需求,卡林专门为每个乏风热回收机组设置了电动保温密闭调节阀,当回风井风量变化时,可自动关闭部分乏风热泵模块机组,以达到设计供热量。

此功能为定制功能

4、掉电记忆功能

当乏风热泵突然遇到停电,来电后机组自动恢复至停电前的运行模式,按停电前的参数进行自动运行。如停电前为关机的机组,来电后仍然关机。

此功能为定制功能

安装便利

1、模块化施工

卡林矿井乏风热泵模块机组采用模块化设计,可从容应对不同风量、热量需求的矿井。机组可根据工程进度分批安装,扩展性强,减少工程初期投资。

模块化施工

2、淡化主子模块设计

卡林乏风余热回收机组组成的一个模块化控制系统中,每一台机组都可以作为主模块,与其它机组通讯,协调整个系统按需工作。避免了产品只能以固定机组作为主模块设计时,如果主模块损坏,则整个系统不能正常工作,调试和维护都不方便的尴尬场面。

热泵机组工作原理

矿井的排风受地热作用,蕴藏着大量的低品位热能,卡林矿井热泵模块机组依据 "逆卡诺"原理工作,以制冷剂为载体将排风中的热量,源源不断的搬运到用热侧,以满足用户生活供热方面的需求。

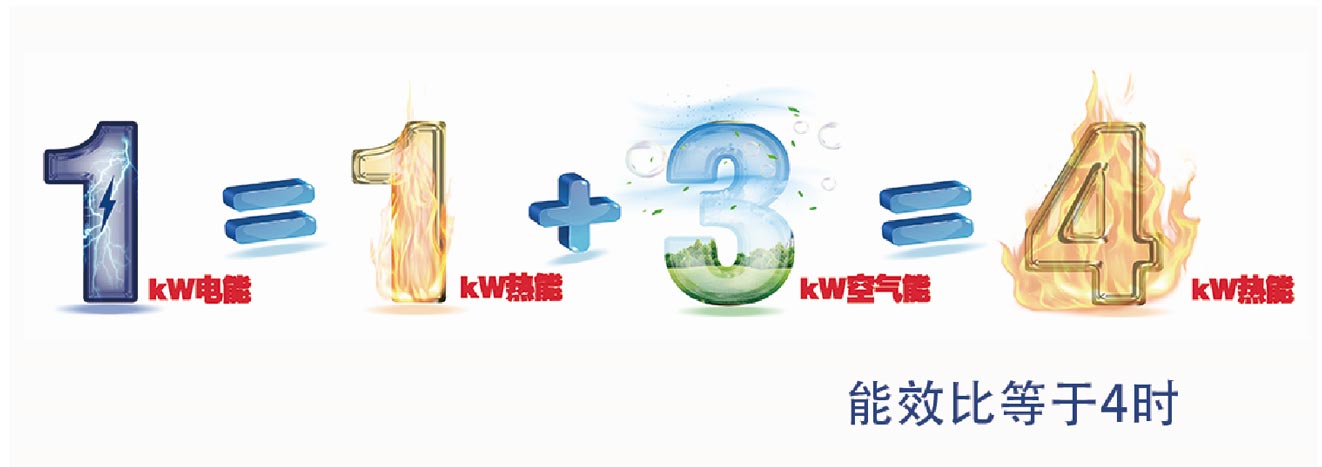

将乏风热回收机组用于供热, 其工作原理简单来说是通过消耗1份的电能来驱动压缩机,利用冷媒从乏风中吸收4份的空气能, 与直接用电制热相比,多得到3份热能。 矿井乏风热泵机组不是直接用电加热,而是把排风中低品位的热能利用冷媒的气液变化提高温度后搬至室内,从而有效降低用户冬季采暖的运行费用。

热泵机组工作原理

余热回收、节能减排

我国煤矿余热资源利用探索实践起步于上世纪90年代中期,兴起于本世纪初,经过近20多年的发展,各种煤矿余热利用技术层出不穷,经过市场实践的优胜劣汰,大浪淘沙,卡林热泵技术专家团队提出的整套"矿井绿色冷暖系统综合解决方案"工艺包,也经历20多年的众多煤矿绿色冷热项目实践,其中煤矿乏风余回收利用技术已历经四代叠替。目前,该工艺包经实践验证,性能成熟可靠、节能环保、使用范围广,是实现国家"双碳"战略及"煤改电"政策的理想选择。

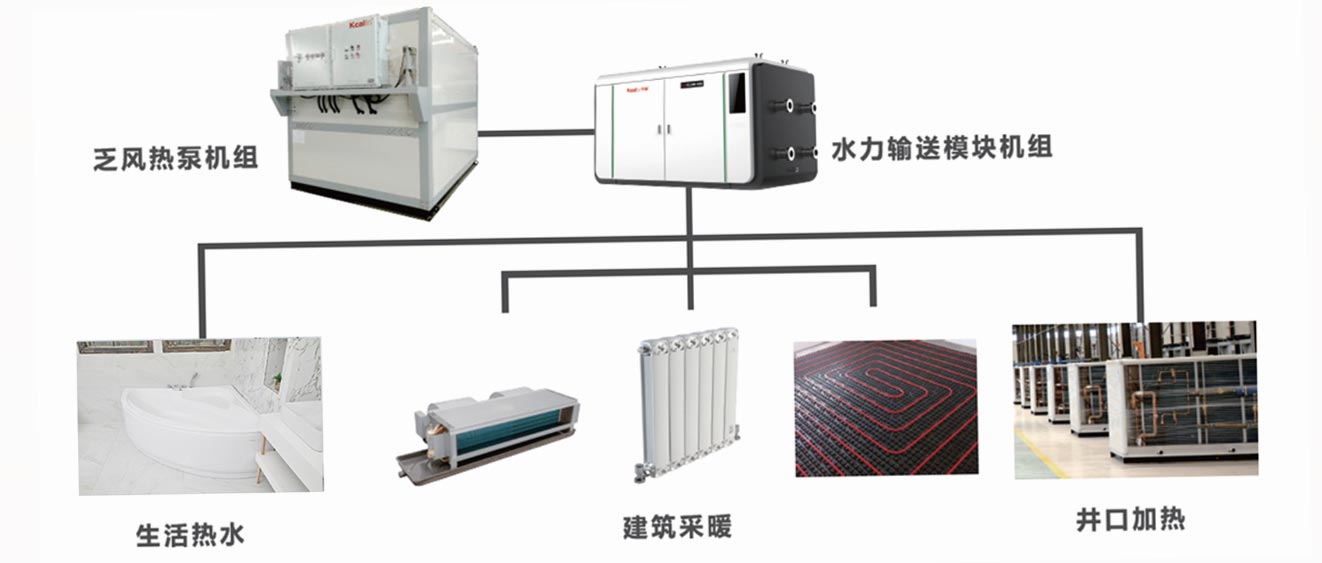

乏风热回收供暖的系统形式

卡林矿井乏风热泵模块机组参数

1、KLMK-FF/S-M260/68Ⅰ

参数名称 单位 型号
KLMK-FF/S-M260/68Ⅰ
名义制冷量 kW 260
额定输入功率 kW 68
制热能效(COP) Kw/ kW 3.82
压缩机个数 2
热力工质充注量 Kg 90
进风温度 12
进风相对湿度 % 78
进风量 m³/min 930
风阻损失 Pa 65
供热水温度 55
回水温度 45
流量 t/h 22.4
水路阻力损失 kPa 45
接管尺寸 mm DN65
冲洗水压 MPa 2.0
冲洗水流量 Kg/min 240
冲洗接管尺寸 mm DN25
排水接管尺寸 mm DN50

2、KLMK-FF/S-M260/68Ⅱ

参数名称 单位 型号
KLMK-FF/S-M260/68Ⅱ
名义制冷量 kW 526
额定输入功率 kW 142
制热能效(COP) Kw/ kW 3.70
压缩机个数 4
热力工质充注量 Kg 180
进风温度 12
进风相对湿度 % 78
进风量 m³/min 930
风阻损失 Pa 130
供热水温度 55
回水温度 45
流量 t/h 45.0
水路阻力损失 kPa 62
接管尺寸 mm DN100
冲洗水压 MPa 2.0
冲洗水流量 Kg/min 240
冲洗接管尺寸 mm DN25
排水接管尺寸 mm DN50

注:

1.卡林乏风热泵产品执行标准:GB/T25127.1-2020

2. 设计工况:热水进水/出水温度45℃/55℃:进风干球/湿球温度12℃/10℃

3. 机组性能参数详见机组铭牌,规格参数若有变更,请以产品铭牌参数为准;

4. 机组外型、接管尺寸、性能参数以实际到货为准。

:
