盛泉家园小区住宅热力运营项目

项目背景介绍

盛泉小区热力运营项目位于山东省潍坊市潍城区。该居民小区于2007年建成,原供暖方式为燃气锅炉,由于运行费用较高,且全天分时段运行,供暖不连续,温度不达标,导致居民采暖效果欠佳,舒适度低,该现状亟待改善。

为解决原有燃气锅炉供暖效果欠佳的状态,积极响应政府双碳目标,潍城区决定取代原有燃气锅炉供热热源,更换为清洁环保的空气源热泵机组,为盛泉小区实现集中供热。提供冬季供暖室内温度不低于18℃连续稳定供热。

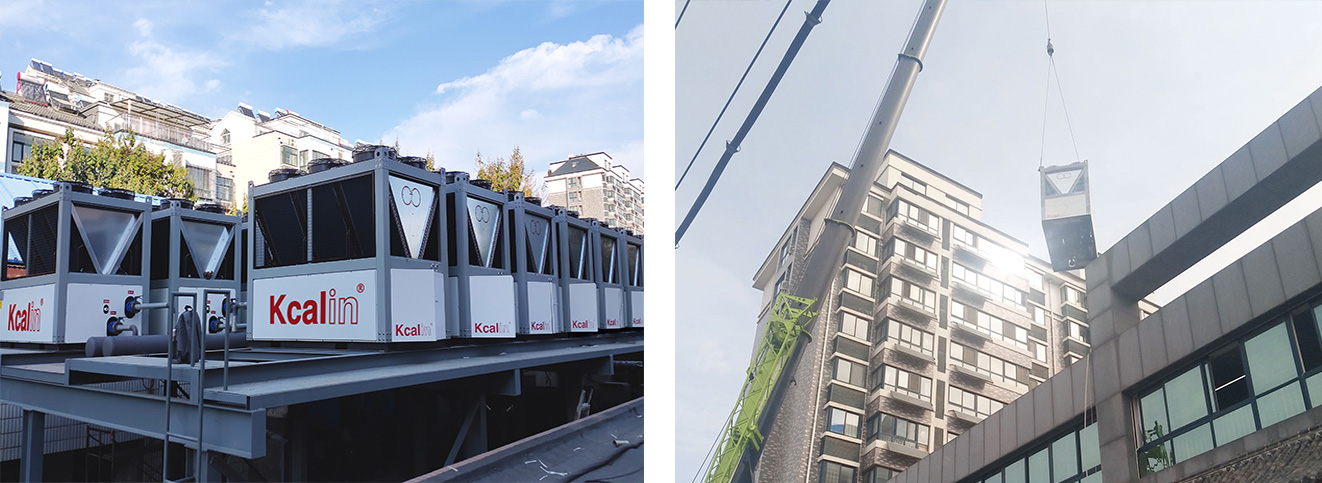

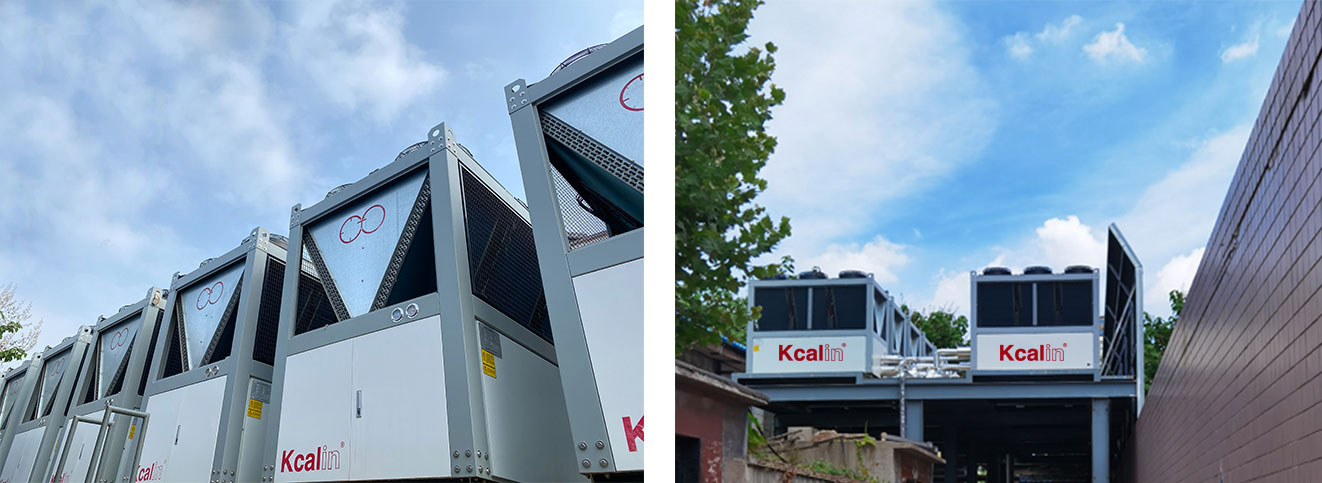

本项目配置26台型号为KLKQ-STS/S-90/24(I)R3的卡林STS高效空气源热泵机组,2020年10月竣工并投入运行,冬季供暖室内温度不低于18℃,目前已稳定运行2个采暖季。

1.工程概况

盛泉小区热力运营项目,地点位于山东省潍坊市。建筑面积为86000㎡,采暖面积约66000㎡,末端供热形式为地暖。

2.设计依据——国家规范及图集

本次设计主要包括国家相关采暖空调通风设计标准,如下:

1.《民用建筑供热通风与空气调节设计规范》GB50736--2012;

2.《建筑给水排水设计规范》(GB50015-2019);

3.《商业或工业用及类似用途的热泵热水机》(GB/T 21362-2008);

4.《全国民用建筑工程设计技术措施》(暖通空调动力给水排水)

5.《严寒和寒冷地区居住建筑节能设计标准》JGJ 26-2010);

6.《通风与空调工程施工质量验收规范》(GB50243-2016);

7.其他国家相关规范及技术标准。

经查全国民用建筑供暖通风与空气调节设计规范室外气象参数,潍坊市气象参数如下:

项目 数值
室外供暖计算温度(℃) -7.0 冬季
室外空调计算温度(℃) -9.3
室外通风计算相对湿度(%) 63
室外平均风速(m/s) 3.4
大气压力(hPa) 1022

3.负荷计算

根据现场实际勘察了解以及房屋的保温情况,热负荷按照32w/㎡进行计算。

计算结果如下:66000x32w/m2/1000=2112kW

盛泉家园小区住宅热力运营项目

4.设备选型

根据负荷计算,设备选型如下:

序号 名称 总需求 机组型号 参数 数量(台) 备注
1 STS空气源热泵机组 总热负荷2112KW KLKQ-STS/S-90/24(I)R3 名义制热量:98KW
电功率:24KW
26
2 循环水泵 KQL200/300-45/4 循环泵电功率:45KW
流量:Q=390m³/h
扬程:H=24m
2 与机组配套

5. 运行费用对比分析

序号 冬季采暖形式 单位 卡林STS空气源热泵 燃气锅炉 备注
1 能源种类 - 电能 电能+燃气
2 供热总负荷 kW 2112.0 2112.0
3 全年耗热量 万kWh 444.0 444.0
4 全年耗能量 万kWh 142.4 21.6 耗电量
万Nm3 / 46.9 耗气量
5 全年运行费用 万元 66.9 129.7
6 单位面积采暖费用 元/㎡ 16.1 31.3
7 间接CO2排放 tCO2/年 842.7 1019.0

1)节能

原燃气锅炉供暖系统运行费用为31.3元/(㎡·供暖季)(天然气价格3.2元/m³),改造后,空气源热泵供暖系统运行费用为16.1元/(㎡·供暖季)(电价0.58元/KWh)与原系统相比,每年运行费用减少15.2元/(㎡·供暖季),节约48.4%的运行费用。

2)环保减排

CO2排放量按2018年全国度电平均碳排放系数0.592 kg CO2/kWh计算,比改造前减少17.3%。大气污染物排放:改造后热泵供暖系统使用现场为大气污染物为零排放,间接产生的NOx排放量比改造前燃气锅炉减少56.4%,PM2.5排放量比改造前减少9.5%。

6.项目效果

经过连续2个供暖季的实际应用证明,STS空气源热泵机组为潍坊盛泉小区居民用户实现了高效连续稳定供热,冬季室温达标(18℃以上),运行费用比燃气锅炉有明显降低。在极寒天气中没有受到结霜除霜停机等影响,供暖效果佳。

:
